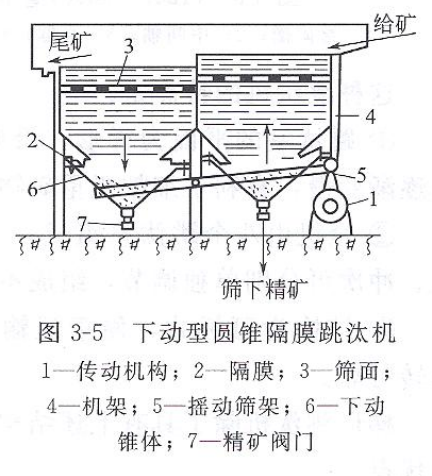

上下型圆锥隔膜跳汰机的基本构造如图3-5所示。

上下型圆锥隔膜跳汰机是由两个跳汰室组成，其可动隔膜位于跳汰室之下，是一个可动的倒立锥体。由可动锥体交替上下往复运动，使跳汰室中产生上升下降水流。

重产物由可动锥底部的阀门间断排出。

与上动隔膜跳汰机相比较，下动圆锥隔膜跳汰机的优点是:①规格大，生产能力大;②结构紧凑，单位有效筛面的占地面积小;③能保证上升水流在整个筛板上更均匀地分布;④排料顺利，因为重矿物排料口安在可动锥底上。

上下型圆锥隔膜跳汰机的缺点较多，主要是装在下部的鼓动隔膜要承受机体中矿石和水的重量，所以橡胶隔膜易破裂，支架易折断，同时维护检修较麻烦;此外，冲程不能调得太大，处理粗粒物料的效果较差。一般只适宜处理中、细粒级的物料。
