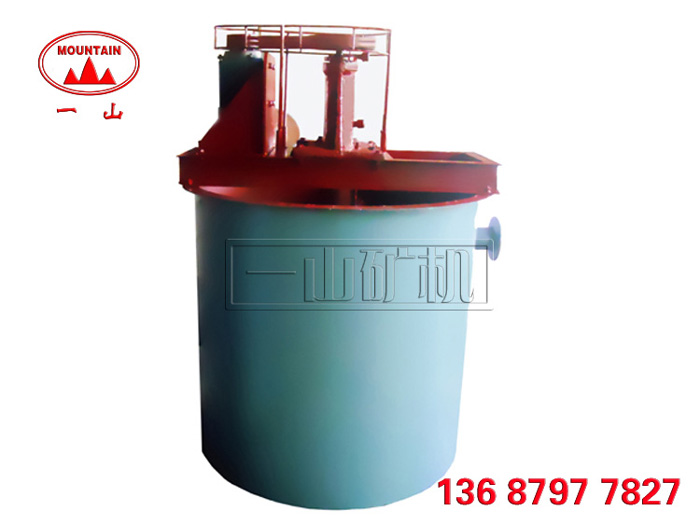

本厂生产的矿用提升式搅拌桶主要用于对浓度不大于30％和比重不大于3．5的矿浆与浮选药选药剂进行搅拌，该产品分为XB系列普通搅拌桶和XBT系列提升式搅拌桶。其中XBT系列提升式搅拌桶在对矿浆进行搅拌的同时可将矿浆液面提升到一定的高度。为此提升式搅拌桶对没有落差的选矿场地极为有利。

提升式搅拌桶结构及工作原理

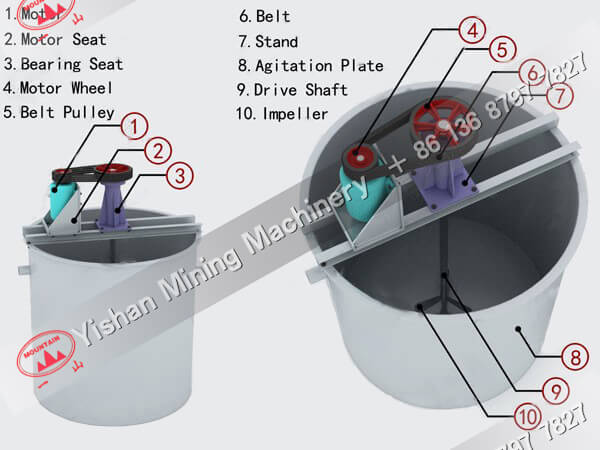

提升式搅拌桶结构：主要由槽体、支架、电机、叶轮及传动轴等组成。

提升式搅拌桶是由电动机经皮带，叶轮轴带动叶轮旋转进行工作，矿浆和浮选药剂在叶轮产生的离心力和升力作用下在槽内循环运动，从而使药剂均匀在分布于矿浆之中。提升式搅拌桶在搅拌矿浆的同时，其叶轮借助本身的离心力将矿浆从下面的进浆口吸入后甩出，从而达到提升矿浆的目的。提升式搅拌桶为保证矿浆的提升高度，必须注意叶轮与底板之间的时隙大小，一般间隙应调整在6—1 Omm之间为宜。

提升式搅拌桶规格及技术参数：

筒的内部尺寸 有效容积 搅拌机 电动机 外形尺寸 重量 直径 高度 叶轮直径 叶轮转速 型号 功率 总高 最大长度 mm mm m3 mm r/m kw mm mm kg 750 750 0.33 240 530 Y90L-4 1.5 1241 939 228 1000 1000 0.78 240 530 Y100L-6 2.2 1665 1300 658 1200 1200 1.35 300 480 Y100L-6 3 1800 1420 760 1500 1500 2.64 400 320 Y132S-6 3 2386 1690 861 2000 2000 6.28 550 230 Y132M2-6 4 3046 2381 1240 2500 2500 12.26 625 230 Y160M-6 7.5 3546 2881 3462 3000 3000 21.19 700 210 Y200L-6 22 4325 3266 429
