沉没式分级机
添加时间:2020-12-25
沉没式分级机

螺旋分级机螺旋分级机螺旋分级机

螺旋分级机简称分级机,主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。该机底座采用槽钢,机体采用钢板焊接而成。
螺旋分级机是选矿设备配套分级设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。
我司生产的螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

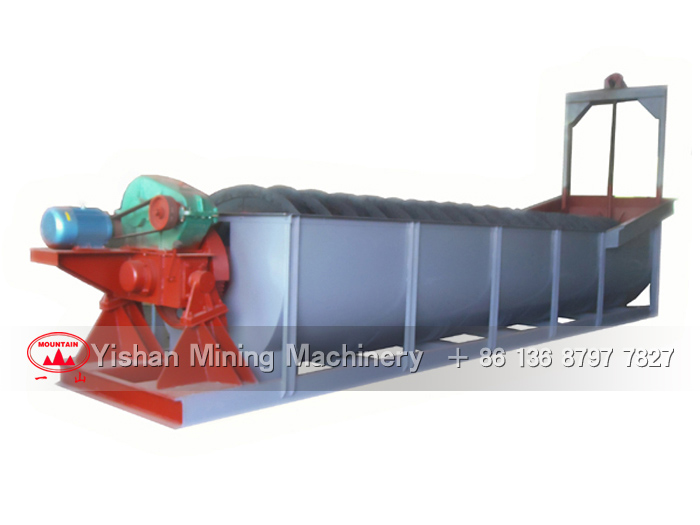

螺旋分级机

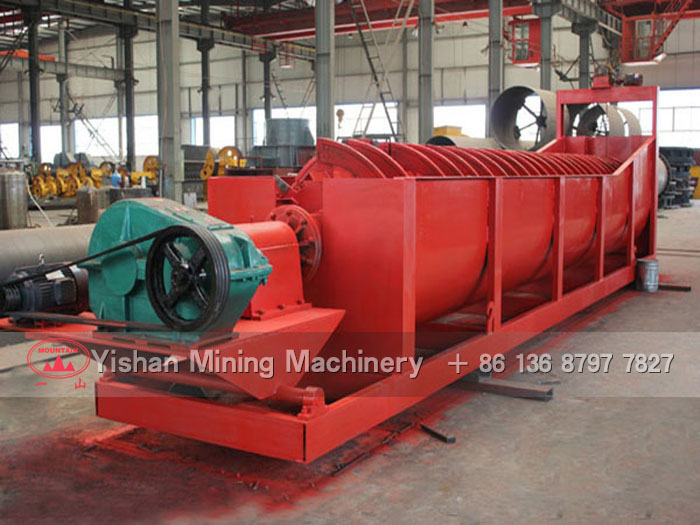

沉没式分级机沉没式螺旋分级机技术参数

类型 型号 螺旋直径
(mm)
螺旋转速
(r/min)
水槽 生产能力 传动电动机 提升电动机

重量

kg


(mm)

溢流量

(t/d)

返砂量(t/d) 型号 功率
(kW)
型号 功率
(kW)
高堰式单螺旋 FLG-5 500 8.511.5 4500 32 143261 Y90L-6 1.1 手动 0 1600
FLG-7 750 4.59.9 5500 65 256564 Y132S-6 3 手动 0 2900
FLG-10 1000 3.57.6 6500 85 4731026 Y132M2-6 5.5 手动 0 4400
FLG-12 1200 6 6500 155 11701600 Y132M2-6 5.5 Y90L-4 1.5 8800
FLG-15 1500 2.56 8265 235 11402740 Y160M-6 7.5 Y100L1-4 2.2 11680
FLG-20 2000 3.65.5 8400 400 38905940 Y160L-6/4 1115 Y100L2-4 3 20450
FLG-24 2400 3.64 9130 580 6800 Y160L-4 15 Y100L2-4 3 25650
FLG-30 3000 3.2 12500 890 11650 Y200L2-6 22 Y113M-4 4 37000
高堰式双螺旋 2FLG-12 1200 6 6500 310 23403200 Y132M2-6 5.5×2 Y90L-4 1.5×2 15840
2FLG-15 1500 2.56 8250 470 22805480 Y160M-6 7.2×2 Y100L-4 2.2×2 22100
2FLG-20 2000 3.65.5 8400 800 778011880 Y160L-6/4 11×2
15×2
Y100L2-4 3×2 36400
2FLG-24 2400 3.67 9130 1160 13600 Y240L-4 30 Y100L2-4 3×2 45874
2FLG-30 3000 3.2 12500 1785 23300 Y225M-5 45 Y112M-4 4×2 73030
沉没式单螺旋 FLC-10 1000 67.4 8400 75 4731026 Y132M2-6 5.5 手动 6000
FLC-12 1200 57 8400 120 11701630 Y160M-6 7.5 Y100L1-4 2.2 11020
FLC-15 1500 2.56 10500 185 11402740 Y160M-6 7.5 Y100L1-4 2.2 15340
FLC-20 2000 3.65.5 12900 320 38905940 Y160L-6/4 1115 100L2-4Y 3 29060
FLC-24 2400 3.64 11130 455 6800 Y180M-4 18.5 Y112M-4 4 37267
FLC-30 3000 3.2 14300 705 11650 Y200L-4 30 Y112M-4 4 43500
沉没式双螺旋 2FLC-12 1200 6 8400 240 17702800 Y160M-6 7.5×2 Y90L-4 1.5×2 19610
2FLC-15 1500 2.56 10500 370 22805480 Y160M-6 7.5×2 Y100L2-4 2.2×2 27450
2FLC-20 2000 3.65.5 12900 640 778011880 Y160L-6/4 11×2
15×2
Y100L2-4 3×2 50000
2FLC-24 2400 3.67 11130 910 13700 Y225S-4 37 Y112M-4 4×2 65283
2FLC-30 3000 3.2 14300 1410 23300 Y225M-4 45 Y112M-4 4×2 84870


TAGS:江西沉没式分级机|沉没式分级机厂家|沉没式分级机价格|沉没式分级机供应商|中国沉没式分级机|沉没式分级机生产厂家

可按要求加工定做
